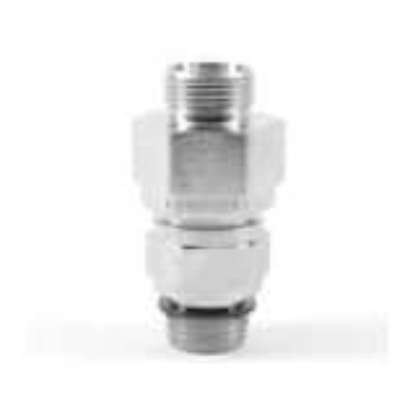

RHV16SRED71

Die Hauptfunktion der EO-Progressivringe ist der kontrollierte, progressive Einschnitt in das Rohr dank der einzigartigen Geometrie.

Verfügbarkeit:

Bestellartikel

Artikelnummer: 1054562

Lieferzeit: 27 Tage

Produkt anfragen

Die EO-Progressivring-Verschraubung stellt eine leckagefreie Verbindung von Rohrleitungen und Komponenten in Hydraulik-Systemen her. Die sichere Dicht- und Haltefunktion wird durch den EO-Progressivring erreicht, der bei der Montage aufgrund seiner speziellen Geometrie bis zu einer konstruktiv festgelegten Grenze in das Rohr eindringt.
Durch die Geometrie der beiden Schneiden werden auftretende Kräfte auf der gesamten Konuslänge festigkeitsmäßig günstig übertragen. Diese Vertreilung der Kräfte und die speziell ausgebildete Innenkontur am Bundende des Ringes bewirken bei Biegewechsel-Beanspruchungen eine erhöhte Sicherheit. EO-DUR Edelstahl-Verschraubungen sind mit einem speziellen Progressivring ausgestattet, dessen Geometrie zur sicheren Montage mit Edelstahlrohr optimiert ist.

Produktspezifikation

Attributbezeichnung	Attributwert
Produkttyp	Non return valve for 1 tube
Produktserie	Heavy
Nenninnendurchmesser	11.5 mm
Anschluss 1 Typ	24° Cone end
Größe Anschluss 1	G 1/2 A
Rohraußendurchmesser Anschluss 1	16 mm
Anschluss 2 Typ	Male BSPP thread - ED-seal (ISO 1179)
Größe Anschluss 2	n/a
Rohraußendurchmesser Anschluss 2	n/a
Strömungsrichtung	Einschraubloch zu Rohranschluss
Dichtungsmaterial	FKM
Konstruktionswerkstoffe	Stainless Steel
Optionales Zubehör	Pre-assembled with nut and EO-DPR cutting ring
Größe Anschluss 3	n/a
Maximale Betriebstemperatur	+250 °C
Anschluss 1 Typ	EO 24° cone end
Anschluss 2 Typ	Male metric thread - ED-seal (ISO 9974)
Minimale Betriebstemperatur	-35 °C
Maximaler Durchfluss	n/a
Montageart	Screw
Konfiguration	n/a
Anschluss 3 Typ	n/a
Größe Anschluss 1	16 mm
Strömungsrichtung	Port to Tube
Größe Anschluss 2	G 1/2 A inch
Dichtungsmaterial	FKM
Maximaler Betriebsdruck	315 bar
Öffnungsdruck	1 bar
Betätigungsart	Mechanical
Gehäusematerial	Stainless steel
