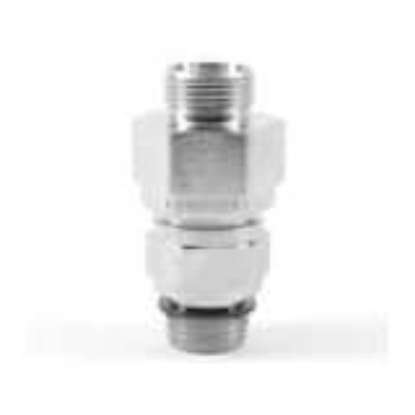

RHV10SRED71

Die Hauptfunktion der EO-Progressivringe ist der kontrollierte, progressive Einschnitt in das Rohr dank der einzigartigen Geometrie.

Verfügbarkeit:

2 Stk. lagernd

Artikelnummer: 1054502

Lieferzeit: sofort

276,37 €

exklusive Versand

Menge:

Die EO-Progressivring-Verschraubung stellt eine leckagefreie Verbindung von Rohrleitungen und Komponenten in Hydraulik-Systemen her. Die sichere Dicht- und Haltefunktion wird durch den EO-Progressivring erreicht, der bei der Montage aufgrund seiner speziellen Geometrie bis zu einer konstruktiv festgelegten Grenze in das Rohr eindringt.
Durch die Geometrie der beiden Schneiden werden auftretende Kräfte auf der gesamten Konuslänge festigkeitsmäßig günstig übertragen. Diese Vertreilung der Kräfte und die speziell ausgebildete Innenkontur am Bundende des Ringes bewirken bei Biegewechsel-Beanspruchungen eine erhöhte Sicherheit. EO-DUR Edelstahl-Verschraubungen sind mit einem speziellen Progressivring ausgestattet, dessen Geometrie zur sicheren Montage mit Edelstahlrohr optimiert ist.

Produktspezifikation

Attributbezeichnung	Attributwert
Produkttyp	Non return valve for 1 tube
Produktserie	Heavy
Nenninnendurchmesser	5.5 mm
Anschluss 1 Typ	24° Cone end
Größe Anschluss 1	G 3/8 A
Rohraußendurchmesser Anschluss 1	10 mm
Anschluss 2 Typ	Male BSPP thread - ED-seal (ISO 1179)
Größe Anschluss 2	n/a
Rohraußendurchmesser Anschluss 2	n/a
Strömungsrichtung	Einschraubloch zu Rohranschluss
Dichtungsmaterial	FKM
Konstruktionswerkstoffe	Stainless Steel
Optionales Zubehör	Pre-assembled with nut and EO-DPR cutting ring
Maximaler Betriebsdruck	400 bar
Minimale Betriebstemperatur	-35 °C
Öffnungsdruck	1 bar
Dichtungsmaterial	FKM
Konfiguration	n/a
Größe Anschluss 1	10 mm
Anschluss 3 Typ	n/a
Anschluss 1 Typ	EO 24° cone end
Betätigungsart	Mechanical
Anschluss 2 Typ	Male metric thread - ED-seal (ISO 9974)
Montageart	Screw
Größe Anschluss 3	n/a
Größe Anschluss 2	G 3/8 A inch
Maximaler Durchfluss	n/a
Strömungsrichtung	Port to Tube
Maximale Betriebstemperatur	+250 °C
Gehäusematerial	Stainless steel
