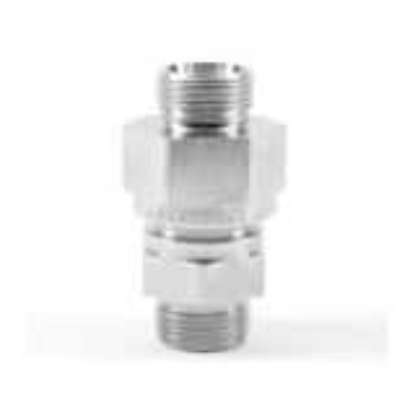

RHD14S71

Die Hauptfunktion der EO-Progressivringe ist der kontrollierte, progressive Einschnitt in das Rohr dank der einzigartigen Geometrie.

Verfügbarkeit:

Bestellartikel

Artikelnummer: 2001455

Lieferzeit: 15 Tage

Produkt anfragen

Die EO-Progressivring-Verschraubung stellt eine leckagefreie Verbindung von Rohrleitungen und Komponenten in Hydraulik-Systemen her. Die sichere Dicht- und Haltefunktion wird durch den EO-Progressivring erreicht, der bei der Montage aufgrund seiner speziellen Geometrie bis zu einer konstruktiv festgelegten Grenze in das Rohr eindringt.
Durch die Geometrie der beiden Schneiden werden auftretende Kräfte auf der gesamten Konuslänge festigkeitsmäßig günstig übertragen. Diese Vertreilung der Kräfte und die speziell ausgebildete Innenkontur am Bundende des Ringes bewirken bei Biegewechsel-Beanspruchungen eine erhöhte Sicherheit. EO-DUR Edelstahl-Verschraubungen sind mit einem speziellen Progressivring ausgestattet, dessen Geometrie zur sicheren Montage mit Edelstahlrohr optimiert ist.

Produktspezifikation

Attributbezeichnung	Attributwert
Produkttyp	Non return valve for 2 tubes
Produktserie	Heavy
Nenninnendurchmesser	9.5 mm
Anschluss 1 Typ	24° Cone end
Größe Anschluss 1	n/a
Rohraußendurchmesser Anschluss 1	14 mm
Anschluss 2 Typ	24° Cone end
Größe Anschluss 2	n/a
Rohraußendurchmesser Anschluss 2	14 mm
Strömungsrichtung	n/a
Dichtungsmaterial	n/a
Konstruktionswerkstoffe	Stainless Steel
Optionales Zubehör	Pre-assembled with nut and EO-DPR cutting ring
Anschluss 3 Typ	n/a
Anschluss 2 Typ	EO 24° cone end
Öffnungsdruck	1 bar
Anschluss 1 Typ	EO 24° cone end
Dichtungsmaterial	FKM
Montageart	Screw
Größe Anschluss 2	14 mm
Größe Anschluss 3	n/a
Gehäusematerial	Stainless steel
Maximale Betriebstemperatur	+250 °C
Strömungsrichtung	n/a
Minimale Betriebstemperatur	-35 °C
Größe Anschluss 1	14 mm
Konfiguration	n/a
Betätigungsart	Mechanical
Maximaler Durchfluss	n/a
Maximaler Betriebsdruck	400 bar
