11CNX-16-08

Metric female swivel 24° with O-ring
Verfügbarkeit: 1 Stk. lagernd
Artikelnummer: 1013529
Lieferzeit: 19 Tage
105,55 €
exklusive Versand
Produktspezifikation
AttributbezeichnungAttributwert
Gewindemass Anschluss (mm)24x1.5
Schlauch I.D. (mm)12.7
Gewindemass Anschluss (Zoll)
Anschluss 1 TypHose

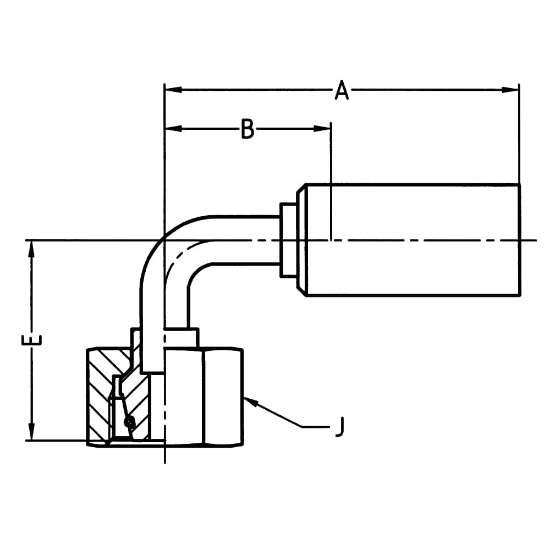

Fitting Length85 mm (see Drawing legend A)
Schlauch-Nenninnendurchmesser12
GehäusematerialGalvanised steel
Drop Length44 mm (see drawing Legend E)
Sechskantgröße30 mm (see Drawing legend J)
IndustrieIndustrial Manufacturing Equipment
MarkeParker
BeschichtungChromium 6 Free-plated
ProdukttypUltra-High Pressure Fittings
DivisionPolymer Hose Division Europe
TechnologieFluid & Gas Handling
KonfigurationHose to Port
Maximaler Betriebsdruck420 bar
FormElbow 90°
AnschlusstypDKOS
Erfüllte SpezifikationenISO 12151-2-SWE-S
Rohraußendurchmesser16 mm
Größe Anschluss 2M24x1.5
Connection Length42 mm (see Drawing legend B)
