10CNX-30-16

DN 25, Size 16, M 42x2, 30-S, 45 Grad, vz
Verfügbarkeit: Bestellartikel
Artikelnummer: 2072870
Lieferzeit: 55 Tage
Produktspezifikation
AttributbezeichnungAttributwert
Schlauch I.D. (mm)25.4
Gewindemass Anschluss (mm)42x2
Gewindemass Anschluss (Zoll)
Schlauch-Nenninnendurchmesser25

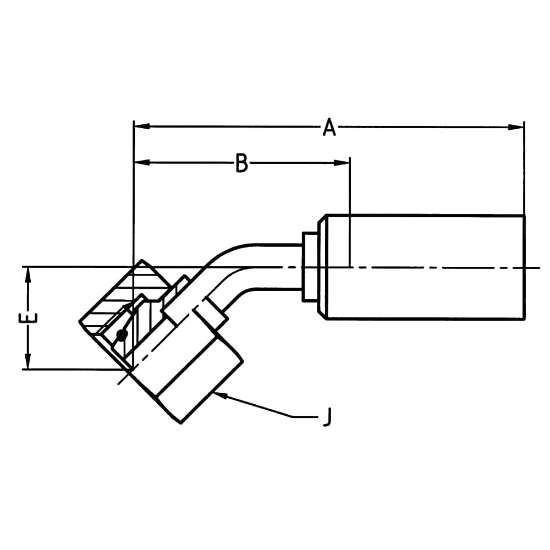

Drop Length43 mm (see drawing Legend E)
Anschluss 1 TypHose
MarkeParker
IndustrieIndustrial Manufacturing Equipment
Sechskantgröße50 mm (see Drawing legend J)
GehäusematerialGalvanised steel
Fitting Length136 mm (see Drawing legend A)
BeschichtungChromium 6 Free-plated
DivisionPolymer Hose Division Europe
TechnologieFluid & Gas Handling
ProdukttypUltra-High Pressure Fittings
KonfigurationHose to Port
FormElbow 45°
AnschlusstypDKOS
Erfüllte SpezifikationenISO 12151-2 – SWE 45°-S
Rohraußendurchmesser30 mm
Maximaler Betriebsdruck42.0 MPa
Größe Anschluss 2M42x2
Connection Length85 mm (see Drawing legend B)
