10CNX-20-10

Metric female swivel 24° with O-ring
Verfügbarkeit: 2 Stk. lagernd
Artikelnummer: 1012921
Lieferzeit: sofort
152,24 €
exklusive Versand
Produktspezifikation
AttributbezeichnungAttributwert
Schlauch I.D. (mm)15.9
Gewindemass Anschluss (mm)30x2
Gewindemass Anschluss (Zoll)
Schlauch-Nenninnendurchmesser16

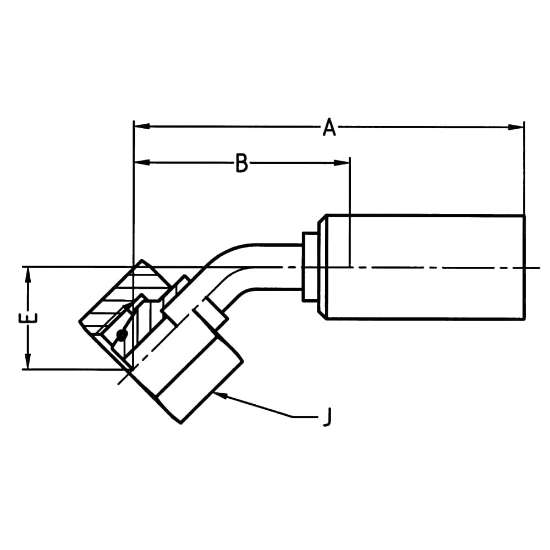

Fitting Length120 mm (see Drawing legend A)
Sechskantgröße36 mm (see Drawing legend J)
Drop Length30 mm (see drawing Legend E)
MarkeParker
GehäusematerialGalvanised steel
IndustrieIndustrial Manufacturing Equipment
Anschluss 1 TypHose
DivisionPolymer Hose Division Europe
KonfigurationHose to Port
BeschichtungChromium 6 Free-plated
TechnologieFluid & Gas Handling
ProdukttypUltra-High Pressure Fittings
Maximaler Betriebsdruck420 bar
FormElbow 45°
AnschlusstypDKOS
Erfüllte SpezifikationenISO 12151-2 – SWE 45°-S
Rohraußendurchmesser20 mm
Größe Anschluss 2M30x2
Connection Length68 mm (see Drawing legend B)
